东莞热镀锌加工后的镀锌光伏支架锌层厚度为多少才算合格？

目前，光伏支架想要增加使用寿命，那么必须要经过热浸镀锌加工。所以目前是否进行了热浸镀锌加工是光伏支架的极为重要的质量合格指标，直接关联光伏支架结构的安全性以及耐久性以及使用寿命长短。虽然有国家和工业规范，但热浸锌厚度的破坏仍然是脚手架常见的技术问题，热浸锌的颜色变化仍然存在。

光伏支撑有两种：碳钢和铝合金，但经热浸锌处理后的碳钢为碳钢，碳钢材料一般为Q 235和Q 345，带钢盘管经冷弯、焊接、热浸锌等工艺加工而成。光伏支架的厚度通常都会大于2mm，但是对于某些海边、高层建筑、风区以及某些地区，厚度不可以小于2.5mm，不然钢材的焊接点将会有断裂的风险。

热浸锌是一个更加稳定和防止环境腐蚀处理程序可靠的过程的钢表面，有很多的影响热浸锌的因素，如：钢基材成分，表面状态（例如，粗糙度），衬底的应力，几何尺寸和等，其中所述基底的厚度的影响，的热浸锌和热浸锌大的厚度通常较厚的板厚。下面2.0mm厚托架的例子来说明多少的锌涂层的厚度，以满足腐蚀寿命的环保要求必需的。

假定支座基材厚度为2mm，按gbt13192-2002热浸锌规范可见。

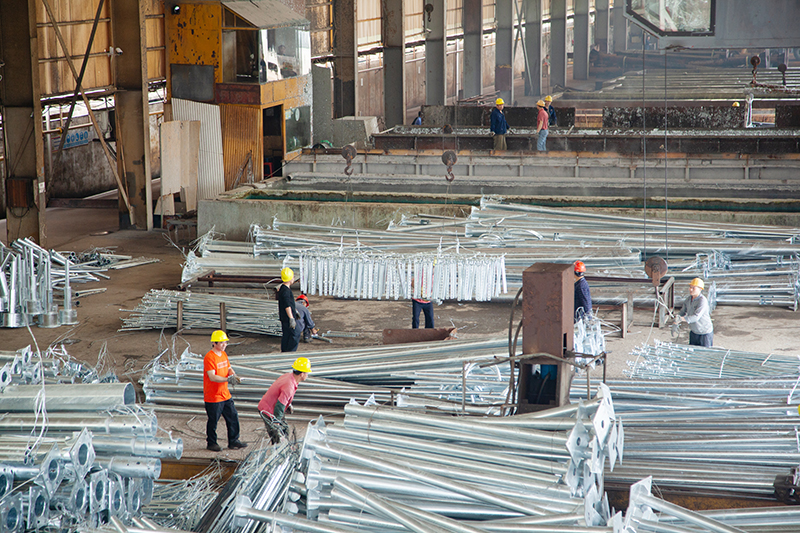

此图为我厂工厂实景，为我厂（江门市蓬江区荷塘新宇金属表面热处理厂）版权所有，禁止转载！

目前，根据国家相关规定的标准，对于大小为2mm的基片，基片局部的锌层厚度不能小于45μm，并且，平均锌层厚度也不能小于55μm。

如果根据国家标准，55微米的平均厚度，锌附着量算出55x7.2 =396克/平方米，年龄在四个不同的环境，可以使用大约为：

1.重工业地区，8.91年，这是镀锌之后的光伏支架目前在重工业地区的使用寿命，测量在重工业地区下，镀锌光伏支架每年受腐蚀度大约为40.1；

2.海岸带，目前镀锌光伏支架大概在海岸带可以使用32.67年，镀锌光伏支架每年受腐蚀程度大约为10.8；

3.郊区地带，镀锌光伏支架在郊区地带使用寿命大概为66.33，每一年镀锌光伏支架的腐蚀程度为5.4;

4.城区，目前镀锌光伏支架在城区的使用寿命约为20.79年，镀锌光伏支架每年在城区的受腐蚀度为17.5；

如果根据镀锌光伏支架的使用寿命计算25年，则四个区域至少为1002.270135437．5，即139，m，37.5，m，18.75，m，60.76，m。因此，对于分布式城市区域，设置至少65．mm的镀锌层的厚度是合理的和必要的，但是对于重工业区，特别是对于具有酸和碱腐蚀的工业区，建议适当增加支架的厚度。也应适当增加镀锌层的厚度。

以上就是今天新宇小编给大家分享的关于《东莞热镀锌加工后的镀锌光伏支架锌层厚度为多少才算合格？》的全部内容啦，希望能帮助到各位读者。如果您还对热镀锌感兴趣的话，为您推荐一篇《珠海热镀锌之铁塔镀锌工艺无可替代的优异性能》。如果您有与我司合作的意向的话，您可以拨打：0750-3704316或拨打：18823060580（钟先生）进行电话咨询，期待您的来电！下方是我们工厂的实景视频，您可以点击进行观看。欢迎您前来参观！
