漏钢缺陷

为了降低成本和增加钢质强度，常向钢基中添加较高的硅元素。硅元素的过量加入会增加表面张力，降低钢板对锌液的润湿能力，增加漏镀可能性。此外，硅容易氧化，生成SiO2，在酸性时不容易去除，从而易在SiO2聚集区形成漏钢缺陷。

为解决该问题，采用无酸洗热轧钢带连续热镀锌工艺。热轧带钢不经酸洗直接进入还原炉，并将带钢在还原炉温度提高到650-750℃，保温时间增长至120-400s。保护气体H2体积分数提高到20%以上。此时，热轧带钢由于氧化皮的体积膨胀产生裂纹和空隙，H2可通过这些裂纹和空隙进入，使氧化皮变成由纯Fe和FeO构成的多孔质层。在热浸镀锌时，表层形成Fe-Al-Zn合金层，可提高镀层附着性，消除漏钢缺陷。

锌层脱落

无氧化炉中由于燃气的发热值偏低，压力产生波动等原因使出现氧化气氛，从而造成锌层脱落。

采取的措施为：（1）选择燃烧性能优良的燃气烧嘴;使空气、燃气的压力保持在规定的范围内；（2）燃气发热值波动范围低于±5%；（3）明火加热段炉温高于1000℃；（4）无烧嘴预热段炉温高于800℃；（5）带钢出无氧化炉温度低于650℃。

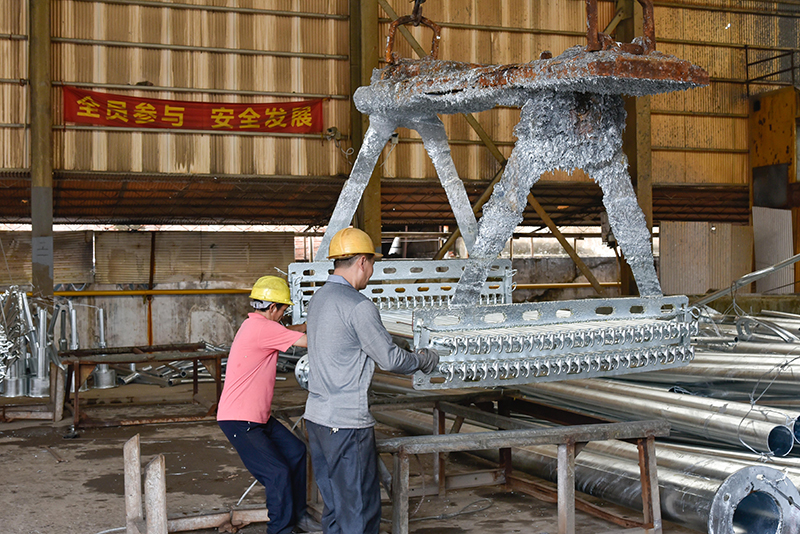

（江门市蓬江区荷塘新宇金属表面热处理厂进行热镀锌生产处理）

厚边

热轧板规格较厚，带钢运行速度低，当热镀锌带钢边沿的锌层比中部锌层厚时，出现了厚边缺陷。这种缺陷对带钢卷取特别有害，边部厚，卷成卷之后带卷的边部直径就会大于中部直径，边部直径达就会产生拉应力，所以易把边部拉长，进而形成浪边缺陷。
