新会热镀锌加工资深厂家告诉你：影响新会热镀锌加工质量的八大因素！

再进行热浸锌加工的时候，并不是每一次加工完成出来的产品质量都是符合标准的，那么，究竟是什么原因什么因素会影响到热浸锌产品质量呢？今天新宇小编就和大家来聊聊这个问题。一般来说，影响热浸锌质量的因素一般可以分为以下几种：锌液的成分、锌液的温度、浸渍的时间、提升速度、工装的使用等几个方面。

1、锌锭质量：理论上，含锌量超过98.5％ 的锌锭可用作加工热浸锌加工使用的锌锭。 国外工厂普遍使用 PWG 锌锭，其中铅含量约为1％ ，锌含量超过98.8％ 。国内目前热浸锌加工使用的锌锭为SHG锌锭，SHG锌锭的纯度在99.99％-99.995％ 之间。

2、锌液组成：铅、铝、镍、锡、锑等，可影响锌液热浸锌质量。

3、镀锌温度：温度控制为热浸锌的质量，锌耗，能耗，生活中起着决定性的作用。所使用的热浸锌的人被分为正常温度和高温镀锌镀锌两种。 （435°-460普通镀锌温度°，约500摄氏度的高温下镀锌温度）

4、浸泡时间：先将锌槽中的浮渣除去，然后将钢件完全浸没。锌粉在锌槽表面形成，然后除去锌粉和浮渣。当锌槽表面不再有锌粉时，缓慢地将钢件从锌槽中取出，一般在0.5-2分钟内。

5、 操作速度: 应尽快浸入 ，以确保工作和人员的安全，从而确保镀锌部分的薄膜厚度相同，提升速度应根据钢结构、材料质量和长度的不同而不同。 一般而言，提升速度为每分钟1.5米，以确保较佳的回流和面亮度。

6、工具使用：热浸锌的工装对于镀锌过程非常重要，良好的工具可以大大提高产量和质量，但工具的设计取决于镀锌零件的类型，因此需要现场的设计和制造，工具的设计是考虑到钢零件的生产能力和形状、尺寸和客户的技术要求。

7、冷却钝化：钢构件热浸锌做冷却处理罐之后，冷却水通常为自来水，由于锌锅挂出的钢被快速冷却，工件可以保持不变形。较佳温度应为30°-70°，也可加入在水中的表面活性剂的合适量，以改善钢的表面光泽度。

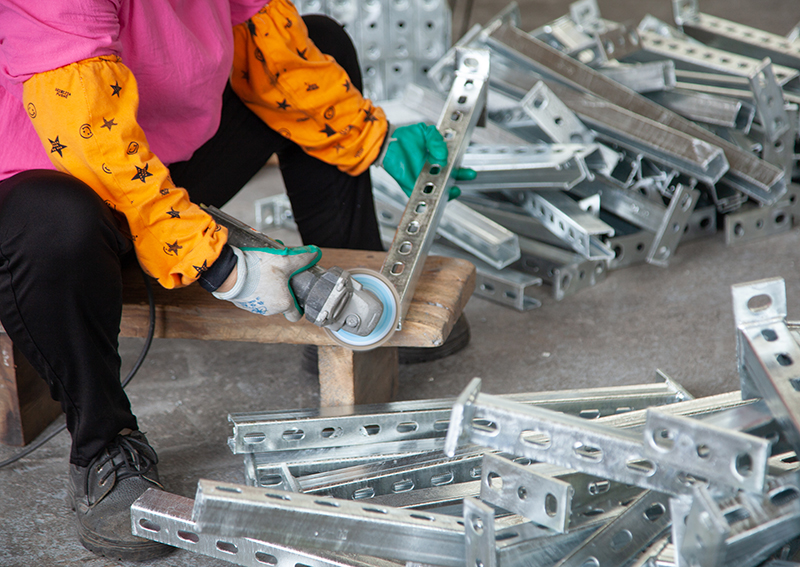

8、返修检查：按国家标准GB/T 13912-2002的要求和标准对镀件的漆膜厚度和外观进行检查，对镀件表面附着的锌灰、锌渣等进行打磨，符合要求的送厂。
