您的位置:首页 > 行业资讯

中山热镀锌加工中如何减少锌渣

日期:2021-03-18

首先要减少中山热镀锌加工中产生锌渣就要减少锌液中铁的含量,就是要从减少铁溶解的诸因素着手:


⑴施镀及保温要避开铁的溶解高峰区,即不要在480~510℃时进行作业。


⑵锌锅材料尽可能选用含碳、含硅量低的钢板焊接。含碳量高,锌液对铁锅浸蚀会加快,硅含量高也能促使锌液对铁的腐蚀。目前多采用08F优质碳素钢板。其含碳0.087%(0.05%~0.11%),含硅≤0.03%,并含有能抑制铁被浸蚀的元素镍、铬等。不可用普通碳素钢,否则耗锌量大,锌锅寿命短。也有人提出用碳化硅制作熔锌槽,虽然可解决铁损量,但造型工艺也是一个难题。


⑶要经常捞渣。先将温度升高至工艺温度上限以便锌渣与锌液分离,然后降至工艺温度以下,使锌渣沉于槽底后用勺捞取。落入锌液中镀件也要及时打捞。


⑷要防止助镀剂中铁随工件带入锌槽,助镀剂使用一定时间就有红褐色含铁的化合物生成,要定期滤去。助镀剂pH值维护在5左右为好。


⑸镀液中铝少于0.01%会加快沉渣的生成,适量铝不仅提高锌液的流动性,增加镀层亮度,而且有利于减少锌渣、锌灰。少量铝浮在液面对减少氧化有益,过多影响镀层质量,产生缺斑现象。


⑹加热、升温要均匀,防止爆烧及局部过热。

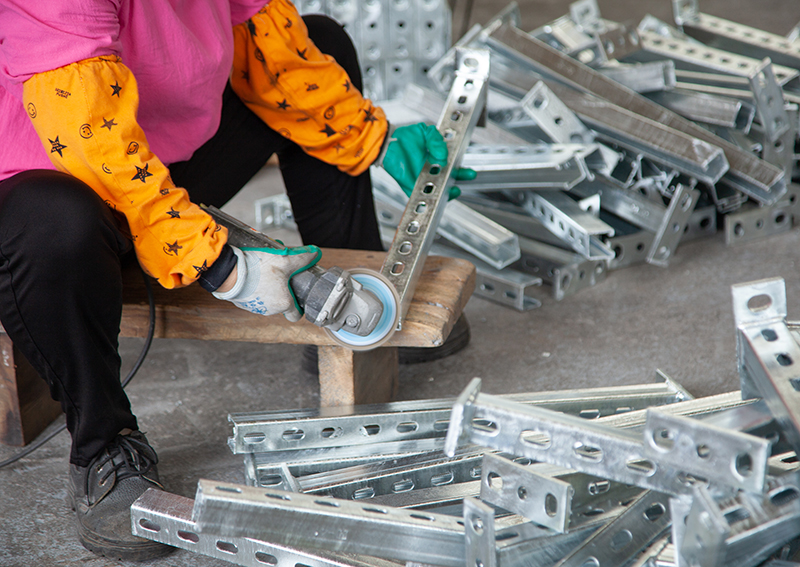

以上为“中山热镀锌加工中如何减少锌渣”的全部内容。如需了解更多热镀锌知识,欢迎大家查看本站其他文章。下图为本厂(江门市蓬江区荷塘新宇金属表面热处理厂)工厂的实景,联系电话:18823060580(钟先生)。欢迎各位客户来电咨询!
