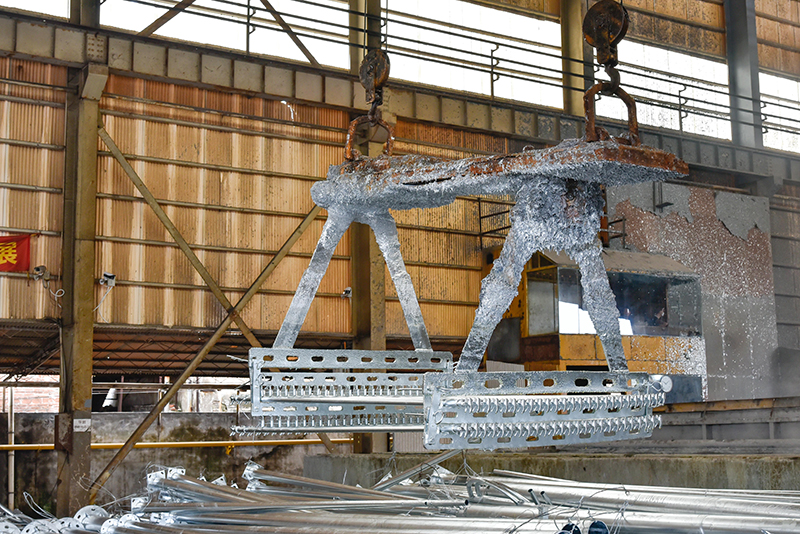

镀锌室温是指435℃-460之间的受控的温度℃，此时间间隔为较热浸锌的产品需要。 热浸锌限制的较低温度是不明确的，液体锌钢升降构件除去后的表面水平可以顺利回流为准。通过加入不同的合金，镀锌温度可适当降低。原则上，大量的锌锅，每个无电镀的锌含量，因为熔融锌钢盆中变化不大的温度，它可以是低，或温度将升高。温度太低，然而，不是恢复正常锌，引起薄膜厚度的增加，表面不光滑，它是由在熔融锌的流动性差异而引起的。而温度太高时，膜厚度将同样增加，因为这个时间是由过多的锌 - 铁合金层的生长而引起的。同时，高的温度也导致镀锌锌溶液蚀刻在钢和锌锅加快锌锅寿命的速率被缩短，导致更多的浮渣，增加锌的消耗，浪费的能量，从而使生产成本，利润降低。

不同的温度和保温时间会导致不同量的溶解铁或铁损失。在500℃时，铁损随加热时间和保温时间的延长而迅速增加，几乎呈线性关系。当温度低于480℃或高于510℃时，铁损随时间缓慢增加。若依，480℃-510℃一般为人们称为恶性溶出区。在此温度范围内，锌液对钢件和锌锅的腐蚀较为严重，当温度超过560℃时，铁损明显增加。当温度高于660℃时，锌液对铁基有破坏性，锌渣急剧增加，不能进行镀锌。因此，目前镀锌主要在435℃-460℃和520℃-560℃进行。
